Заглушки поворотные АТК, Т-ММ с доставкой

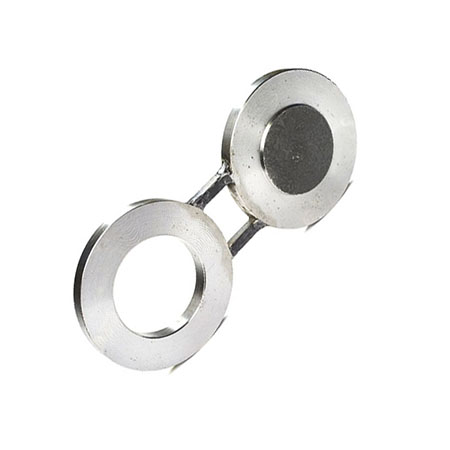

Заглушки поворотные или очки Шмидта – разновидность запорной арматуры, работающей по принципу «открыто-закрыто». Визуально напоминает восьмерку. Он состоит из двух частей – фланцевой, через которую беспрепятственно проходит транспортируемая среда, и глухой заслонки. Обе части соединены двумя параллельными перемычками. В режиме «открыто» заглушка не влияет на динамические показатели потока. В режиме «закрыто» полностью перекрывает просвет трубопровода. Переключение режимов производится на период плановых и аварийных работ или для ревизионного обследования ограниченного участка трубопровода. Работы проводятся только после слива транспортируемой среды.

В зависимости от конструкции монтируют поворотные заглушки на ответные фланцевые диски или контрфланцы нужной конфигурации. Принцип работы обтюратора довольно прост. Верхняя стальная шпилька выполняет функцию поворотной оси. Для изменения положения «восьмерки» откручивают только три болта или шпильки, а оставшийся только ослабляют. Затем части заглушки переворачивают, меняют кольцо на заслонку или наоборот. После этого снова плотно стягивают фланцы, чтобы обеспечить герметичность соединения. Для удобства эксплуатации обтюратора разработаны аналоги с рукояткой, они отличаются от обычных только поворотным элементом, выступающим за края фланцев.

Виды поворотных заглушек

*шероховатость уплотнительной поверхности Ra ≤100 мкм;

Где применяют заглушки очки Шмидта

Заглушки применяются на коммунальных магистралях и технологических трубопроводов, предназначенных для транспортировки агрессивных сред, вызывающих структурное растрескивание сталей и проникающую коррозию со скоростью разрушения металла не более 0,4 мм/год. Все виды обтюраторов изготавливают в разных климатических исполнениях, температура эксплуатации очков Шмидта зависит от физико-механических свойств используемой стали. Учитывается прочность и текучесть металла, хладостойкость, склонность к хрупкости при нагреве.

Заглушки можно монтировать в ограниченном пространстве, врезать на участках внутренних и наружных сетей. Поскольку заслонка способна надежно перекрывать поток, очки Шмидта принято устанавливать на концевые элементы трубопровода и отводные патрубки вместо глухих фланцев.

Как купить заглушки поворотные по самой низкой на рынке цене

Для покупки обратитесь к нашим менеджерам по номеру телефона +7 (4922) 28-08-22 или электронной почте vladimir@se-met.ru
